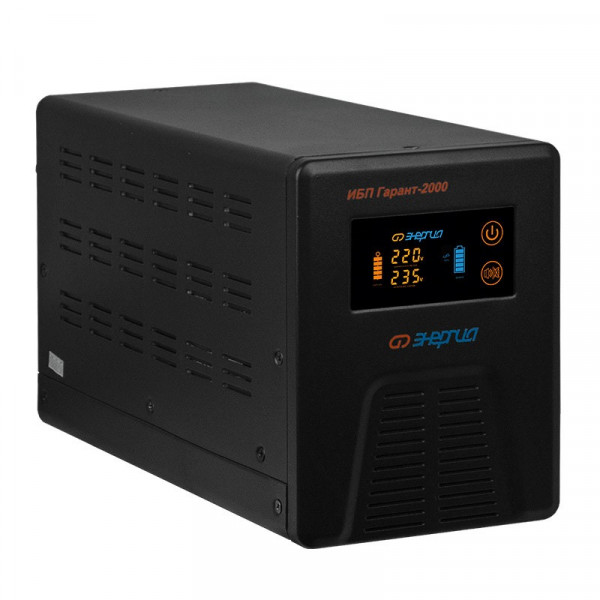

Энергия ИБП Гарант 2000
Характеристики:
Название модели ИБП Энергия Гарант 2000
Артикул Е0201-0042
Номинальная мощность, ВА/Вт 2000/1600
Напряжение батареи аккумулятора, В 24
Тип ИБП линейно-интерактивный
Диапазон рабочего напряжения 155-275
Напряжение (выход) от сети 220±10%
Напряжение (выход) от батареи 220±3%
Время переключения режимов ≤8 мс
Форма сигнала на выходе чистая синусоида
Тип батарей Внешние 24В
Способ подключения. Входная цепь сетевой кабель 220В типа “F“
Способ подключения. Выходная цепь 2 Розетки 220В типа “F“
Способ подключения АКБ Клеммы
Полное описание
Инверторные преобразователи постоянного напряжение в переменное со встроенным релейным однофазным стабилизатором напряжения серии ИБП Гарант – это устройства, способные обеспечить электроприборам не только стабильное напряжение, но и бесперебойное качественное электроснабжение потребителей даже в случаях полного отключения питания. Кроме этого Инверторы «Энергия» серии ИБП Гарант могут выполнять функцию зарядного устройства для аккумуляторов.
При полном пропадании питания прибор находится в режиме преобразователя постоянного сигнала в переменный (инверторный режим). Он преобразует постоянное напряжение аккумуляторной батареи в переменное напряжение 220 Вольт, которое подается к потребителям.
При этом форма сигнала, который имеется на выходе – это чистая синусоида, то есть идеальный сигнал, обеспечивающий безотказную работу даже самого высокоточного оборудования.
При появлении напряжения в сети происходит переключение прибора из инверторного режима в режим стабилизации. Он начинает работать как стабилизатор напряжения релейного типа с диапазоном входных напряжений 155-275 Вольт и с точностью ± 10%. Одновременно с этим происходит зарядка аккумуляторной батареи.
В инверторном режиме прибор потребляет энергию подключенного к нему аккумулятора, либо аккумуляторной батареи.
Инверторы «Энергия» серии ИБП Гарант подключаются к внешнему аккумулятору. Один из удобных вариантов – использование 12 вольтовой аккумуляторной батареи. Использование внешнего аккумулятора дает ощутимые преимущества по сравнению со встроенным:
- нет необходимости обращаться в сервисный центр по поводу замены старого аккумулятора на новый.
- есть возможность подобрать именно тот аккумулятор, который подходит для конкретного потребителя, можно собрать батарею аккумуляторов для достижения желаемой емкости.
- сам инвертор портативен, удобен для транспортировки. Имеются как напольные, так и настенные исполнения.
Передняя панель прибора снабжена элегантным ЖК дисплеем, информирующим о параметрах электросети, степени разряда АКБ. Звуковой сигнал оповещает о включении/отключении прибора, о работе в инверторном режиме, о внештатных ситуациях в сети.
Преимущества
- Встроенный стабилизатор напряжения
- Обеспечение автономного электропитания
- Чистый синусоидальный сигнал
- Удобный интерфейс с жк-дисплеем
- Звуковой сигнал
- Малые габариты и вес
Виды защиты
- Защита от скачков напряжения
- Защита от аномальных значений сетевого напряжения
- Защита от перегрева
- Защита от перегрузки по току
- Защита от неправильной полярности подключения
- Защита от перезаряда акб
- Защита от полного разряда акб
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Число фаз | 1 |
| Порог защиты от перегрузки по мощности (откл 30с), % | 110≤Р≤120 |
| Порог защиты от перегрузки по мощности в инверторном режиме (откл 2с), % | ≤120 |
| Порог защиты от перегрузки в инверторном режиме (мгновенное отключение), % | ≥260 |
| Порог защиты от перегрузки в режиме стабилизации термозащита (ºС) | ≥120 |
| Коэффициент полезного действия, % | 98 |
| Принцип работы инвертора | ШИМ преобразователь DC/AC с ЦПУ и выходным силовым изолированным трансформатором 50Гц |
| Принцип работы стабилизатора напряжения | Автотрансформаторный релейный коммутационный |
| Принцип работы зарядного модуля | ШИМ преобразователь DC/AC |
| Принцип работы ЦПУ | Центральное процессорное устройство управления режимами работы и индикацией |
| Способ охлаждения | Воздушное конвекционное и принудительное |
| Емкость батареи | 40-200Ач |
| Время зарядки, час | 8~15 час 90% ёмкости |
| Способ установки | Напольный |
| Условия эксплуатации | температура эксплуатации, ºС: -5…+40температура хранения, ºС: -30…+40 |
| Сроки службы и хранения | Назначенный срок службы изделия – 10 лет |
| Гарантии изготовителя | Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи. |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP20 |
| Встроенные средства защиты от косвенного прикосновения | Заземлитель |
| Внешние средства защиты от косвенного прикосновения | Обязательные средства защиты от косвенного прикосновения во входной цепи инвертора – УЗО (АВДТ) на дифференциальный ток 30мАРекомендуемые средства защиты от косвенного прикосновения в выходной цепи инвертора – разъемы с УЗО (АВДТ) на дифференциальный ток 30мА |
| Функции защиты | Защита от повышенного напряжения с переходом на резервное питание от батареи: Uвх. ≥ 275ВЗащита от пониженного напряжения с переходом на резервное питание от батареи: Uвх. ≤ 140ВЗащита от перегрева трансформатора аварийная, откл. при T ≥ 120 °С Защита батарей аккумуляторовСистема автоматического определения реальной емкости батареи: от неправильной полярности подключения (плавкий предохранитель и защитное реле), перезаряда, глубокого разряда, короткого замыканияЗащита от перегрузки по току: автоматический выключатель и электронная защита |
| Материал корпуса | металл |
Характеристики продуктовой единицы
| артикул | Штрихкод на индивидуальную упаковку | Высота без упаковки, мм | Высота в упаковке, мм | Длина без упаковки, мм | Длина в упаковке, мм | Ширина без упаковки, мм | Ширина в упаковке, мм | Вес нетто, кг | Вес брутто, кг | Объем единицы, м3 |
|---|---|---|---|---|---|---|---|---|---|---|
| Е0201-0038 | 4670026441239 | 170 | 175 | 340 | 345 | 140 | 150 | 5,5 | 5.52 | 0.009 |
| Е0201-0039 | 4670026441246 | 250 | 255 | 415 | 420 | 200 | 205 | 8 | 8.08 | 0.022 |
| Е0201-0040 | 4670026441253 | 250 | 255 | 415 | 420 | 200 | 205 | 8.8 | 8.89 | 0.022 |
| Е0201-0041 | 4670026441260 | 250 | 255 | 415 | 420 | 200 | 205 | 10 | 10.1 | 0.022 |
| Е0201-0042 | 4670026441277 | 250 | 255 | 415 | 420 | 200 | 205 | 11.3 | 11.41 | 0.022 |
