Станок деревообрабатывающий BELMASH SDM-2000M
BELMASH SDM-2000M – комбинированный станок из топовой серии SDM. Он рассчитан на выполнение всех основных операций:
- строгание (фугование) по пласти или кромкам;
- строгание (фугование) под углом (по ребрам);
- распиловку вдоль и поперек волокон;
- распиловку вдоль волокон под углом с помощью параллельного упора;
- распиловку поперек волокон под углом с помощью углового упора;
- фрезерование дисковыми фрезами;
- фрезерование концевыми фрезами;
- сверление.
Пильный узел станка рассчитан на установку дисков диаметром 250 мм, что позволяет распускать заготовки до 85 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.
Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Его можно использовать как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°.
Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе.
Вал цельный, стальной с двумя ножами. Их длина 230 мм.
В комплектации имеется сверлильный патрон и отдельный фрезерный столик с упором. Накрутив патрон на конец ножевого вала, можно установить концевую фрезу или сверло (диаметр хвостовика до 13 мм).
Назначение: станок хоббийный. Рассчитан на использование в небольшой мастерской, гараже, на даче, где он будет настоящим помощником. Широкий спектр возможностей, заключенный в одном аппарате, дает очевидное преимущество при его покупке.
Преимущества BELMASH SDM-2000M

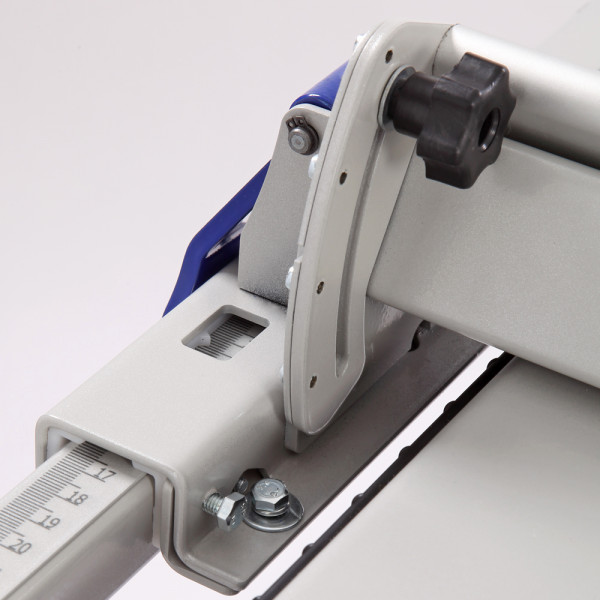

- Обновленная конструкция параллельного упора. Станок оснащен параллельным упором. Его используют как при пилении (с обеих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Заготовку можно выставить под углом в диапазоне 0-45°.
- Усовершенствованные направляющие параллельного упора. Обновленные направляющие параллельного упора имеют квадратное сечение. Расположены по бокам от рабочих столов. Их новый формат позволил существенно упростить конструкцию опор и облегчить установку упора, а также дала возможность использовать регулируемые шкалы.
- Новая система блокировки пильного узла. При ослаблении ручки-фиксатора пильного диска режущий инструмент не меняет свое положение. Это сделано в целях безопасности. Чтобы выставить необходимую высоту вылета режущего инструмента, нужно разблокировать зубцы на рукоятке, приподняв ее, и уже в таком состоянии производить подъем или опускание. Затем нужное положение фиксируется гайкой-барашком, после чего рукоятку отпускают и зубчатое соединение вновь блокирует пильный узел.
- Цельный стальной вал. Ножевой вал – это один из ключевых узлов данного изделия. Он полностью выполнен из стали в отличии от аналогов со стальным центральным валом и барабаном из алюминия. Такая конструкция позволила увеличить срок службы узла, уменьшить уровень шума и снизить нагрузку. На валу установлено два ножа, которые крепятся пятью винтами М6.
- Шкалы. На станке предусмотрено девять шкал. Шкалы параллельного и углового упоров и глубины строгания имеет возможность точной подстройки.
Характеристики
- Напряжение питающей сети: 230 В
- Частота тока: 50 Гц
- Тип электродвигателя: Асинхронный
- Потребляемая мощность: 2000 Вт
- Диаметр пильного диска: 250 мм
- Частота вращения пильного диска: 2850 об/мин
- Диапазон углов распиловки вдоль волокон с помощью параллельного упора: 0-45 °
- Посадочный диаметр пильного диска: 30 мм
- Диапазон углов распиловки по торцу: -45...+45 °
- Максимальная ширина распиливаемого материала, при использовании параллельного упора: 260 мм
- Максимальная толщина распиливаемого материала: 85 мм
- Размер пильного стола (Д × Ш): 732 × 474 мм
- Частота вращения ножевого вала: 7700 об/мин
- Максимальная ширина строгания: 230 мм
- Размер строгальных столов (Д × Ш): 805 × 249 мм
- Диапазон углов строгания с помощью параллельного упора: 0-45 °
- Количество ножей на валу: 2 шт.
- Размер ножей (Д × Ш × В): 230 × 2 × 20 мм
- Угол заточки: 40 °
- Максимальная толщина заготовки при строгании с прижимным устройством: 63 мм
- Частота вращения дисковой фрезы: 2850 об/мин
- Диаметр дисковой фрезы: 125 мм
- Максимальная толщина дисковой фрезы: 10 мм
- Посадочный диаметр дисковой фрезы: 30 мм
- Максимальная высота фрезерования дисковой фрезой: 22,5 мм
- Частота вращения шпинделя: 7700 об/мин.
- Диаметр хвостовика зажимаемого инструмента: 13 мм
- Максимальная глубина строгания: 3 мм
- Размер фрезерного столика (Д × Ш): 470 × 190 мм
- Габаритный размер (Д × Ш × В): 902 × 520 × 445 мм
- Размер упаковки (Д × Ш × В): 970 × 560 × 370 мм
- Масса нетто: 61 кг
- Масса брутто: 64 кг
- Гарантийный срок: 12 мес.
- Расширенная гарантия: +24 месяца к основной
- Страна происхождения: БЕЛАРУСЬ
Комплектация
- Станок деревообрабатывающий многофункциональный - 1
- Ограждение диска пильного с расклинивающим ножом - 1
- Упор - 1
- Упор - 1
- Ключ кольцевой - 1
- Ограждение ножевого вала - 1
- Кронштейн ограждения ножевого вала - 1
- Стол фрезерный - 1
- Винт-барашек - 2
- Ключ рожковый - 1
- Толкатель - 1
- Вкладыш для фрезерования - 1
- Приспособление для поперечной распиловки - 1
- Диск пильный 250×3,2/1,8×30 мм 24Т - 1
- Нож строгальный 230×2×20 мм - 2
- Патрон сверлильный 13-М12×1,25 - 1
- Ключ шестигранный 3 мм DIN 911 - 1
- Ключ шестигранный 4 мм DIN 911 - 1
- Крепежные изделия - 1
- Руководство по эксплуатации - 1
