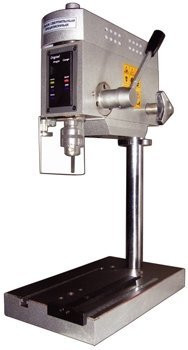

Калибр станок сверлильный прецизионный СС-10
Прецизионный сверлильный станок СС 10 предназначен для сверлильной, шлифовальной, а при использовании специальных насадок и фрезерной обработке металла, всех видов пластмассы , а также дерева.
Станок сверлильный прецизионный СС10
Напряжение |
220 В ~ 50 Гц |
Потребляемая мощность |
150 Вт |
Частота вращения шпинделя(регулируемая) |
100 - 5000 об/мин |
Макс. диаметр концевого фрезерования |
6 мм |
Макс. диаметр сверления |
6 мм |
Макс. ход шпиндельной бабки |
200 мм |
Макс. ход шпинделя |
40 мм |
Габариты в упаковке (ДхШхВ) |
520*410*240 |
Вес (брутто/нетто) 13.6/12кг
Размер станины 275*165
1.Регулировка частоты вращения шпинделя.
1.1 Разные диаметры отверстий, материалы рабочих деталей, требуют разной частоты вращенияшпинделя. Обычно низкая частота вращения шпинделя требуется для твердых материалов и больших диаметров отверстий. Для мягких материалов и небольших диаметров отверстий, требуется высокая частота вращения шпинделя.
1.2 Для изменения частоты вращения шпинделя следует выкрутить два винта на кожухе. Открыть кожух и установить ремень на большой диаметр шкива двигателя и меньший диаметр шкива шпинделя - для уменьшения оборотов шпинделя или на меньший диаметр шкива двигателя и на большой диаметр шкива шпинделя - для увеличения оборотов шпинделя. Перед установкой кожуха и включением станка , проверьтенатяжение ремня . При нажатии пальцем в середине ветви ремня с определенным усилием, прогиб ремня должен состовлять 5-6мм.
2 Цифровой индикатор .
2.1 Для операции сверления сначала нажать переключатель (ВКЛ/ВЫКЛ), и затем нажать кнопку "ZERO" (НОЛЬ). Нажмите кнопку " mm/in (мм/дюйм)для включения метрических или дюймовых единиц. Эти две функции можно выполнить независимо от позиции ручки подачи шпинделя. После этого можно начинать сверление. Показания индикатора можно изменить в любой позиции нажатием кнопок " плюс' или "минус"
3.Установка глубины сверления/фрезерования осуществляется с помощью лимба нониуса узла подачи.
