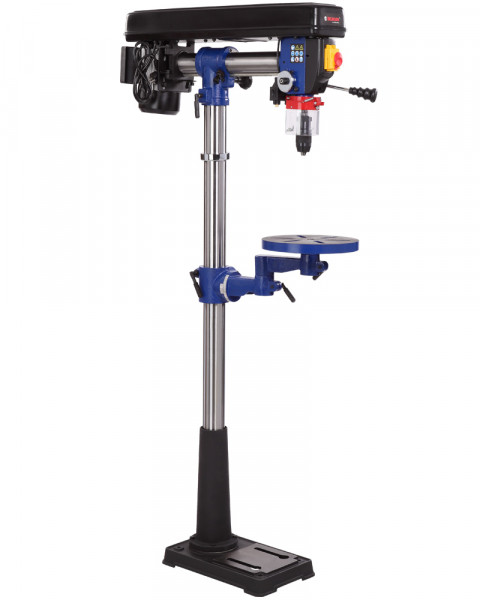

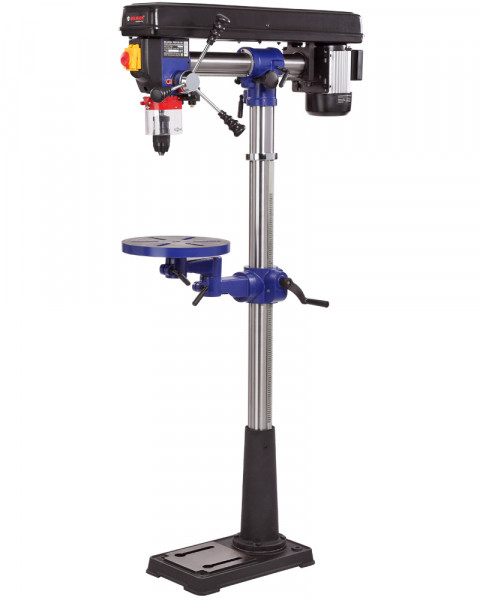

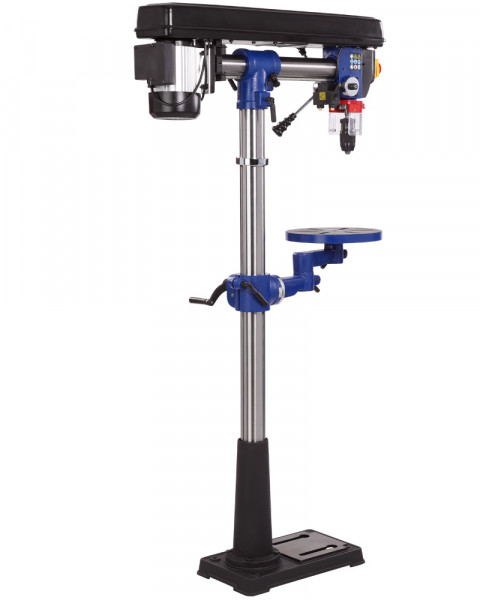

Радиально-сверлильный станок BELMASH RDP430-16F
Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкования.
Модель RDP430-16F является радиальной, то есть, возможна регулировка положения сверлильной головы по высоте, относительно колонны, по горизонту и по окружности (вращается вокруг своей оси) Стол, опора и корпус сверлильной головки выполнены из чугуна, что придает станку серьезный вес 55 килограмм. Двигатель асинхронный, мощностью 600 Вт.
Самый высокий станок в линейке сверлильного оборудования BELMASH – 1630 мм, подходит для обработки заготовок большой толщины. Максимальное расстояние между шпинделем и столом – 740 мм.

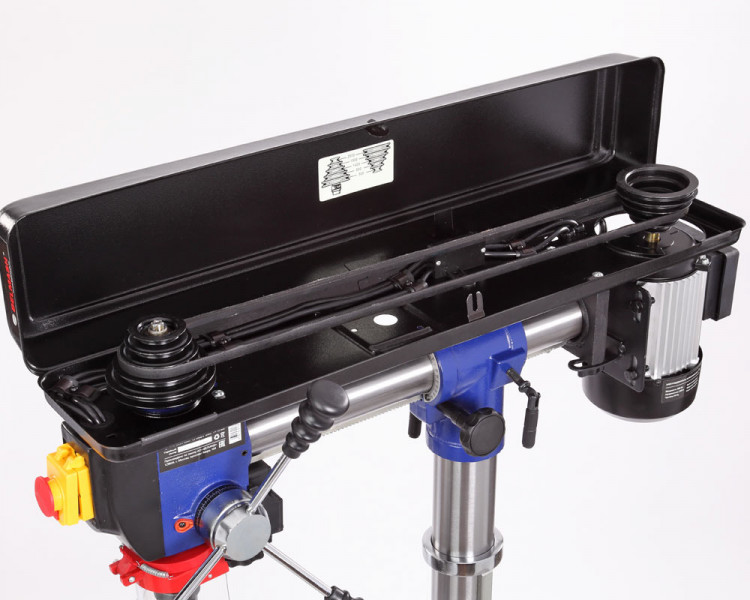

Имеется пять ступеней скорости вращения шпинделя, что необходимо при выполнении различных операций и типах материала. Переключение производится за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности.
Заготовку можно крепить как к рабочему столу, так и к основанию, все зависит от ее размера. Максимальная нагрузка на стол составляет 15 кг, допустимое отклонение стола 0,35 мм.

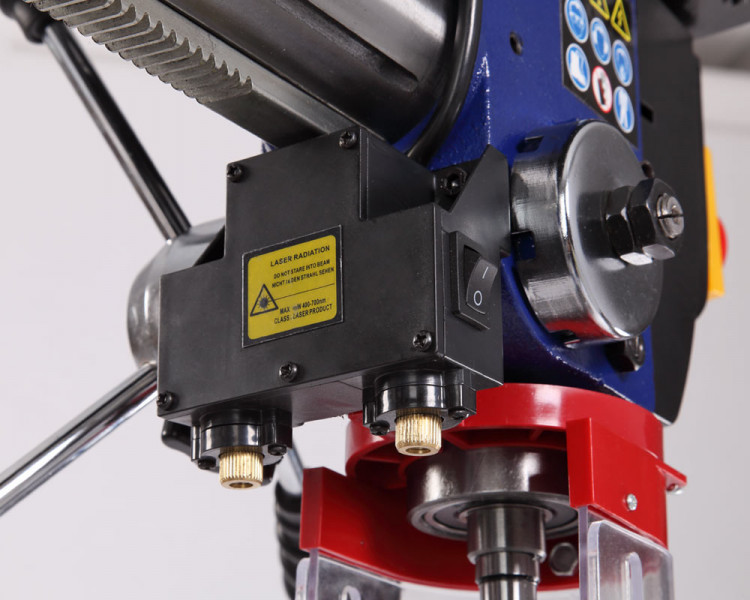

В комплекте предусмотрены тиски. Для их крепления есть шесть пазов на рабочем столе и два на основании. Шкала, расположенная на рукоятке регулировки глубины сверления, показывает ход пиноли шпинделя, с ее помощью можно настраивать ход пиноли, для этого необходимо провернуть шкалу, стрелка на корпусе будет показывать значение, на которое будет возможно погружение сверла, затем затянуть барашек. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. максимальный ход пиноли шпинделя 80 мм. На станке предусмотрен лазерный указатель, который позволяет точно определить точку входа режущего инструмента в заготовку.

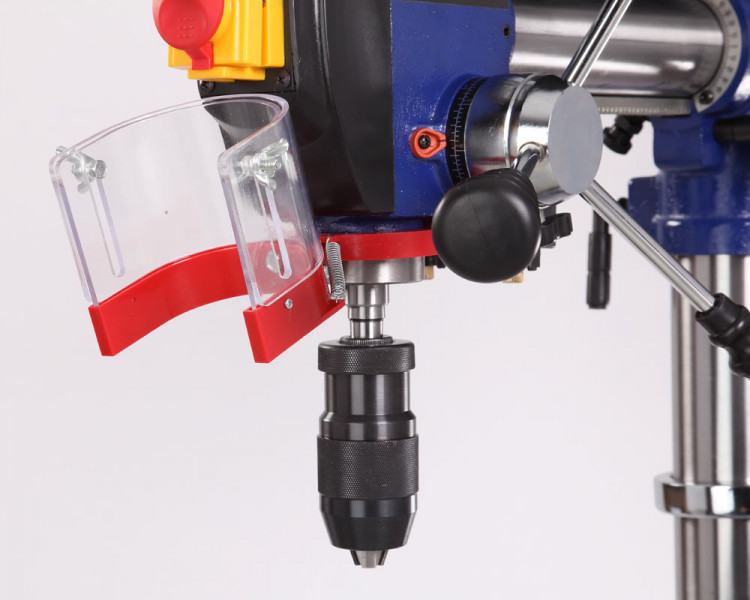

Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 73 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.

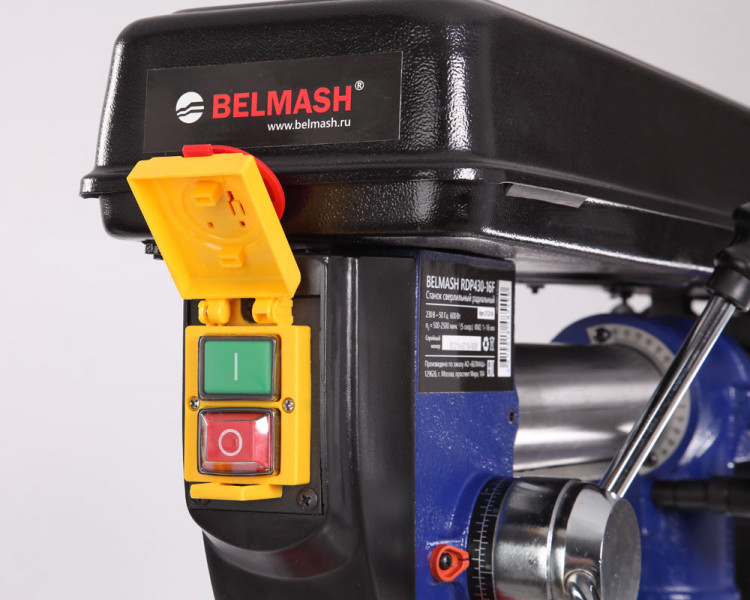

Управление станком осуществляется тремя кнопками – выключатель лазера - указателя, «пуск» и «остановка», выключатель снабжен крышкой.
В опоре имеется два отверстия для крепления к полу, что дает дополнительную устойчивость и безопасность.
Преимущества

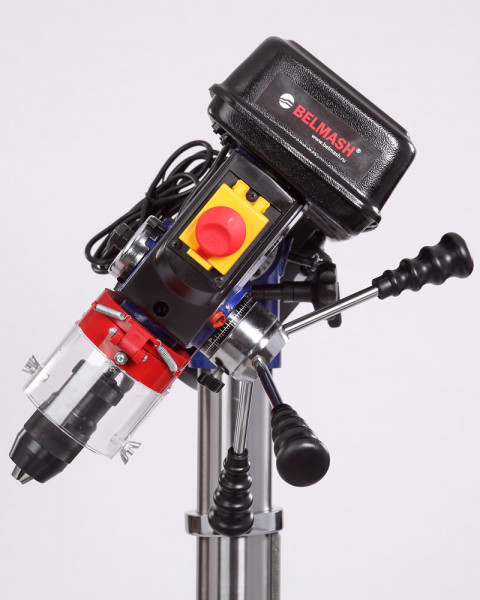

- Сверлильная головка вращается относительно вертикальной оси (360 град.), наклоняется относительно горизонтальной оси (45 град. вправо, 90 град. влево), есть ход по горизонтали.
- Благодаря тому, что станок оборудован лазерным указателем, сверление осуществляется в точно заданной точке заготовки.

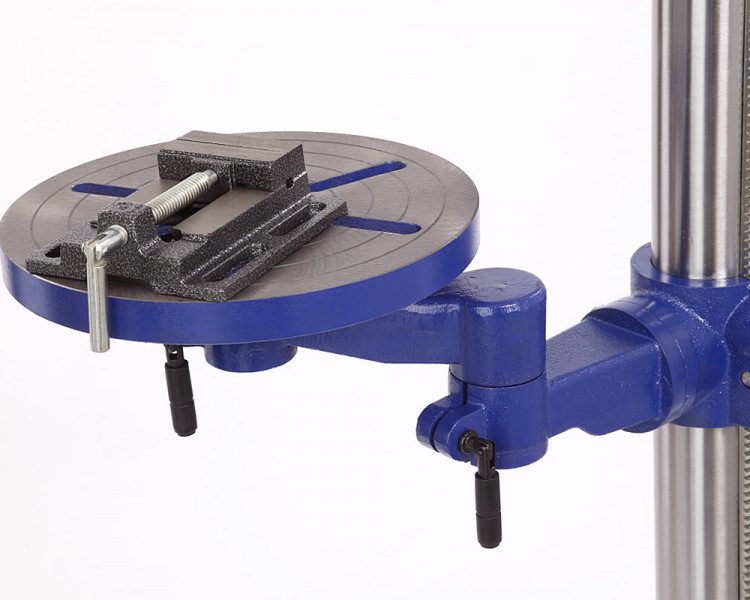

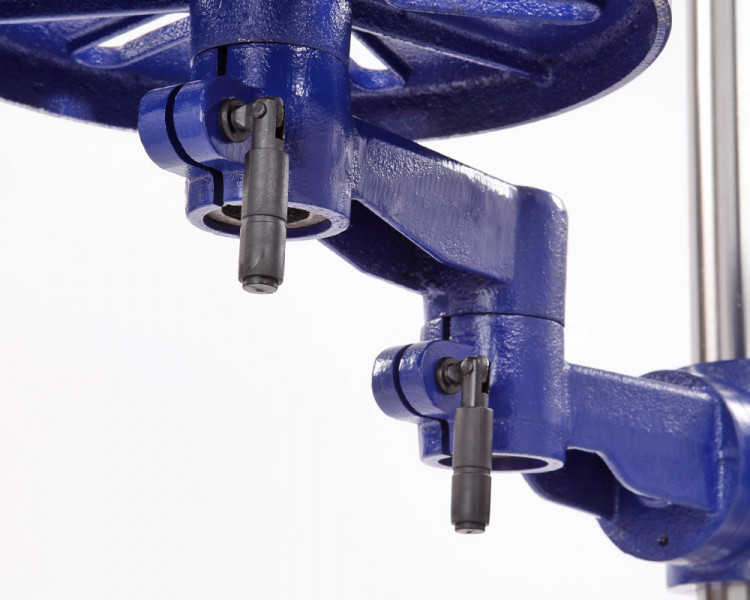

- Рабочий стол имеет особую конструкцию: он вращается вокруг своей оси, вокруг вставки кронштейна и наклоняется от -45 до +45 градусов.
- Возможность регулировки глубины сверления, максимальный ход пиноли - 80 мм.
- Тиски (75 мм) поставляются в комплекте со сверлильным станком. Крепятся к столу или основанию станка.
- Стол, опора и корпус сверлильной головки выполнены из чугуна.
Характеристики:
- Напряжение питающей сети: 230 В
- Частота тока: 50 Гц
- Тип электродвигателя: Асинхронный
- Потребляемая мощность: 600 Вт
- Количество скоростей шпинделя: 5
- Максимальное расстояние между шпинделем и основанием: 1300 мм
- Тип ремня: Клиновой (О-1450)
- Тип передачи: Ременная
- Посадка патрона: B16
- Конус шпинделя: КМ2
- Тип патрона: Быстрозажимной
- Ход пиноли шпинделя: 80 мм
- Диаметр сверления стали, max: 16 мм
- Расстояние между шпинделем и столом/основанием: 740 мм
- Размер основания (Д×Ш): 450 × 270 мм
- Расстояние шпиндель-колонна: 145÷430 мм
- Материал основания станка: Чугун
- Частота вращения шпинделя: 500 / 890 / 1400 / 1900 / 2500 об/мин.
- Диаметр хвостовика зажимаемого инструмента: 1÷16 мм
- Материал рабочего стола: Чугун
- Размер рабочего стола (Д × Ш): 300 x 300 мм
- Количество пазов: 6 шт.
- Угол наклона стола: -45…+45
- Наклон сверлильной головки: 45 (вправо) ÷ 90 (влево) °
- Поворот сверлильной головки относительно колонны: 360 °
- Лазер - указатель: Есть
- Максимальный диаметр сверления в дереве: 50 мм
- Габаритный размер (Д × Ш × В): 1070 × 1070 × 1630 мм
- Размер упаковки (Д × Ш × В): 1585 × 495 × 260 мм
- Масса нетто: 55 кг
- Масса брутто: 61 кг
- Комплект (кратность) продажи: 1 шт
- Гарантийный срок: 12 мес.
- Расширенная гарантия: +24 месяца к основной
Комплектация:
- Сверлильная головка в сборе: 1
- Колонна с рейкой и фланцем в сборе: 1
- Стол рабочий: 1
- Кронштейн стола 1: 1
- Кронштейн стола 2: 1
- Опора станка: 1
- Механизм подачи: 3
- Рукоятка-фиксатор: 4
- Ручка подъема/опускания рабочего стола: 1
- Патрон быстрозажимной: 1
- Упаковка: 1
- Экран защитный: 1
- Направляющая защитного экрана: 1
- Колодка: 1
- Выколотка (расклиниватель): 1
- Тиски (75 мм): 1
- Ключ шестигранный: 3
- Руководство по эксплуатации: 1
