Станок сверлильный BELMASH RDP430-16/380 (600 Вт, 400 В)
Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкования.
Модель RDP430-16/380 является радиальной, то есть возможны поворот сверлильной головки относительно вертикальной оси (360 град.), наклон относительно горизонтальной оси (45 град. вправо, 90 град. влево) и есть ход по горизонтали. Стол, опора и корпус сверлильной головки выполнены из чугуна. На основании имеется два отверстия для дополнительной фиксации станка.
Двигатель асинхронный, мощностью 600 Вт. Станок рассчитан на подключение к трехфазной сети 400 В. Имеется пять скоростей шпинделя (от 500 до 2500 об./мин.), что необходимо при выполнении различных операций и для разных материалов. Переключение происходит за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности.
Станок имеет средний размер, исполнение настольное, высота в сборе – 810 мм. Максимальное расстояние между шпинделем и столом – 355 мм. Заготовку можно крепить как к рабочему столу, так и к основанию, все зависит от ее размера. В комплекте предусмотрены тиски. Для их крепления есть по два паза на рабочем столе и на основании.
Шкала, расположенная на рукоятке регулировки глубины сверления, показывает ход пиноли шпинделя, с ее помощью можно настраивать нужное значение. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке.

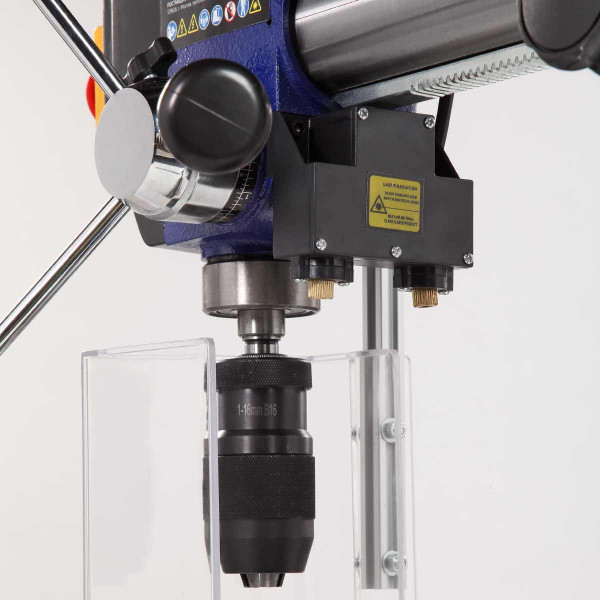

Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 60 мм, на ней имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.
Управление станком осуществляется кнопками «пуск» и «остановка», выключатель снабжен крышкой. Следует обращать внимание на защитный экран и крышку ременной передачи, при их открытом состоянии станок не запуститься, так как установлены микровыключатели.
Кроме вышеперечисленного станок оснащен:
- лазером-указателем;
- реверсом.
Характеристики:
- Напряжение питающей сети: 400 В
- Частота тока: 50 Гц
- Тип электродвигателя: Асинхронный
- Потребляемая мощность: 600 Вт
- Количество скоростей шпинделя: 5
- Максимальное расстояние между шпинделем и основанием: 465 мм
- Тип ремня: клиновой, О-1450
- Реверс: есть
- Тип передачи: Ременная
- Конус шпинделя: КМ2
- Тип патрона: Быстрозажимной
- Ход пиноли шпинделя: 80 мм
- Диаметр сверления стали, max: 16 мм
- Расстояние между шпинделем и столом/основанием: 355 мм
- Размер основания (Д×Ш): 350 × 215 мм
- Расстояние шпиндель-колонна: 145÷430 мм
- Материал основания станка: чугун
- Частота вращения шпинделя: 500/890/1400/1900/2500 об/мин.
- Диаметр хвостовика зажимаемого инструмента: 1÷16 мм
- Материал рабочего стола: чугун
- Размер рабочего стола (Д × Ш): 220 × 220 мм
- Угол наклона стола: -45…+45
- Наклон сверлильной головки: 45 (вправо) ÷ 90 (влево) °
- Поворот сверлильной головки относительно колонны: 360 °
- Лазер - указатель: есть
- Максимальный диаметр сверления в дереве: 50 мм
- Габаритный размер (Д × Ш × В): 905 × 905 × 805 мм
- Размер упаковки (Д × Ш × В): 950 × 355 × 355 мм
- Масса нетто: 37.5 кг
- Масса брутто: 41.5 кг
- Комплект (кратность) продажи: 1 шт
- Гарантийный срок: 12 мес.
- Расширенная гарантия: +24 месяца к основной
Комплектация:
- Сверлильная головка в сборе 1
- Колонна с рейкой и фланцем в сборе 1
- Стол рабочий с кронштейном в сборе 1
- Опора станка 1
- Ручка механизма подачи 3
- Рукоятка-фиксатор 3
- Ручка подъема/опускания рабочего стола 1
- Патрон быстрозажимной 1
- Экран защитный 1
- Направляющая защитного экрана 1
- Колодка 1
- Выколотка (расклиниватель) 1
- Тиски (75 мм) 1
- Комплект крепежа 1
- Ключ шестигранный 2
- Руководство по эксплуатации 1
- Упаковка 1
