Сверлильный станок BELMASH RDP430-16
Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкования.

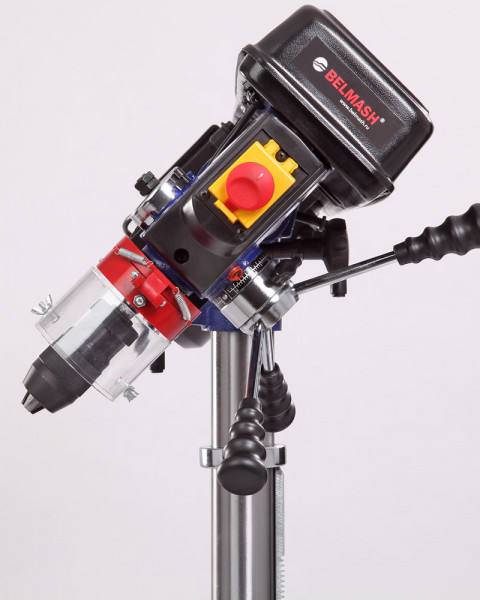

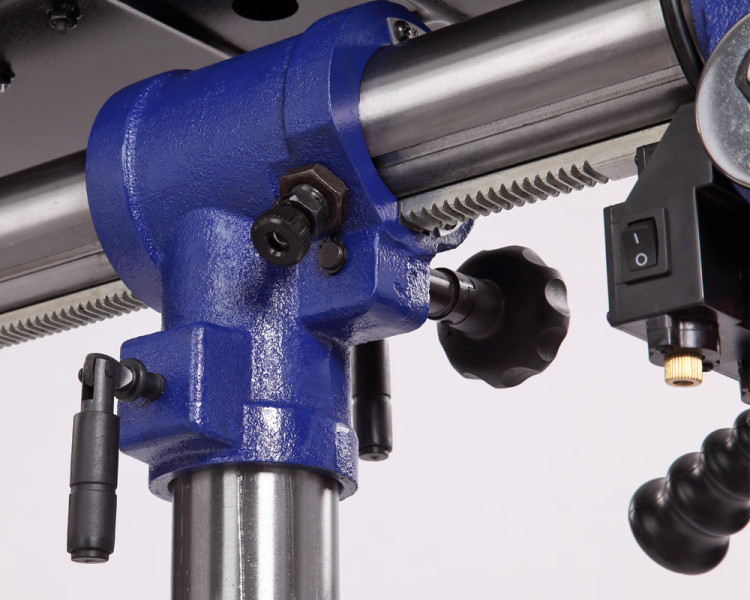

Модель RDP430-16 является радиальной, то есть возможны вращение сверлильной головки относительно вертикальной оси (360 град.), наклон относительно горизонтальной оси (45 град. вправо, 90 град. влево) и есть ход по горизонтали. Стол, основание и корпус сверлильной головки выполнены из чугуна. На основании имеется два отверстия для дополнительной фиксации станка.

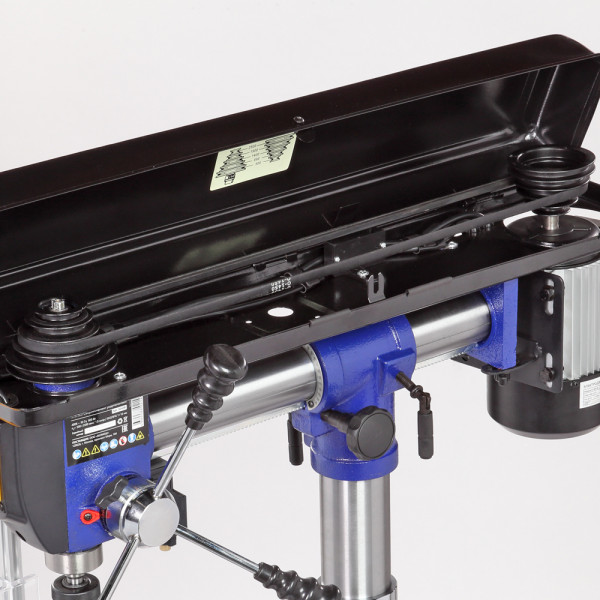

Двигатель асинхронный, мощностью 600 Вт. Станок рассчитан на подключение к однофазной сети 230 В. Имеется пять скоростей шпинделя (от 500 до 2500 об./мин.), что необходимо при выполнении различных операций и для разных материалов. Переключение происходит за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности.
Станок имеет средний размер, исполнение настольное. Высота 810 мм, подходит для обработки заготовок большой толщины. Максимальное расстояние между шпинделем и столом – 355 мм. Заготовку можно крепить как к рабочему столу, так и к основанию, все зависит от ее размера. В комплекте предусмотрены тиски. Для их крепления есть по два паза на рабочем столе и на основании. Максимальная нагрузка на стол составляет 15 кг, допустимое отклонение стола 0,35 мм.

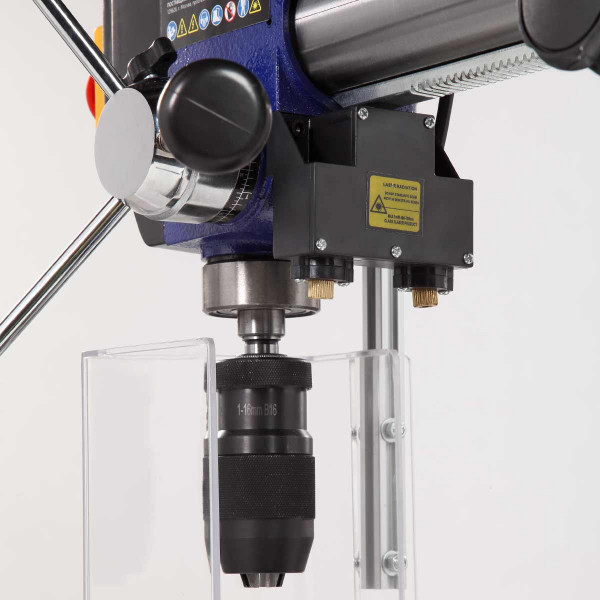

Шкала, расположенная на рукоятке регулировки глубины сверления, показывает ход пиноли шпинделя, с ее помощью можно настраивать ход пиноли, для этого необходимо провернуть шкалу, стрелка на корпусе будет показывать значение, на которое будет возможно погружение сверла, затем затянуть барашек. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. На станке предусмотрен лазерный указатель, который позволяет точно определить точку входа режущего инструмента в заготовку.

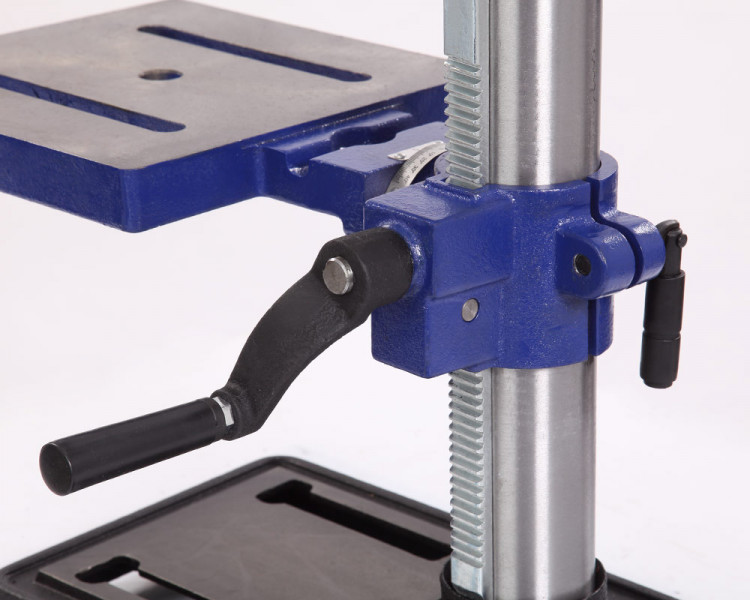

Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 60 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.
Управление станком осуществляется кнопками «пуск» и «остановка», выключатель снабжен крышкой.
Преимущества
- Тиски поставляются в комплекте со сверлильным станком.
- Механизм подачи сверлильного патрона оборудован усиленными эргономичными рукоятками.
- Так как данная модель является радиальной, то возможна регулировка положения сверлильной головы по высоте, относительно колонны, по горизонту и по окружности (вращается вокруг своей оси)
- Возможность регулировки глубины сверления, максимальный ход пиноли - 80 мм.
- Регулировка угла наклона рабочего стола от -45 до +45 градусов.
- Благодаря тому, что станок оборудован лазерным указателем, сверление осуществляется в точно заданной точке заготовки.
Характеристики:
- Напряжение питающей сети: 230 В
- Частота тока: 50 Гц
- Тип электродвигателя: Асинхронный
- Потребляемая мощность: 600 Вт
- Количество скоростей шпинделя: 5
- Максимальное расстояние между шпинделем и основанием: 465 мм
- Тип ремня: Клиновой (О-1450)
- Тип передачи: Ременная
- Посадка патрона: B16
- Конус шпинделя: КМ2
- Тип патрона: Быстрозажимной
- Ход пиноли шпинделя: 80 мм
- Диаметр сверления стали, max: 16 мм
- Расстояние между шпинделем и столом/основанием: 355 мм
- Размер основания (Д×Ш): 350 × 215 мм
- Расстояние шпиндель-колонна: 145÷430 мм
- Материал основания станка: Чугун
- Частота вращения шпинделя: 500/890/1400/1900/2500 об/мин.
- Диаметр хвостовика зажимаемого инструмента: 1÷16 мм
- Материал рабочего стола: Чугун
- Размер рабочего стола (Д × Ш): 220 × 220 мм
- Количество пазов: 2 шт.
- Угол наклона стола: -45…+45
- Наклон сверлильной головки: 45 (вправо) ÷ 90 (влево) °
- Поворот сверлильной головки относительно колонны: 360 °
- Лазер - указатель: Есть
- Максимальный диаметр сверления в дереве: 50 мм
- Габаритный размер (Д × Ш × В): 905 × 905 × 805 мм
- Размер упаковки (Д × Ш × В): 895 × 355 × 335 мм
- Масса нетто: 37.5 кг
- Масса брутто: 41.5 кг
- Комплект (кратность) продажи: 1 шт
- Гарантийный срок: 12 мес.
- Расширенная гарантия: +24 месяца к основной
Комплектация:
- Сверлильная головка в сборе 1
- Колонна с рейкой и фланцем в сборе 1
- Стол рабочий с кронштейном в сборе 1
- Опора станка 1
- Рукоятка-фиксатор 3
- Ручка подъема/опускания рабочего стола 1
- Рукоятка подачи 3
- Патрон быстрозажимной 1
- Экран защитный 1
- Колодка 1
- Выколотка (расклиниватель) 1
- Тиски 1
- Комплект крепежа 1
- Ключ шестигранный 2
- Руководство по эксплуатации 1
- Упаковка 1
