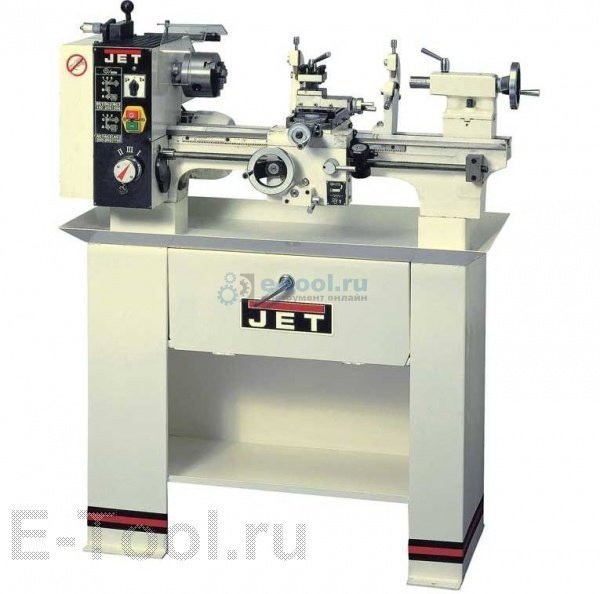

Jet BD-920W Токарный станок
Описание
Закаленные и отшлифованные направляющие станины станка
Механизм быстрого переключения скорости подачи
Конические роликовые подшипники шпинделя
Цена деления нониуса поперечного суппорта 0,05 мм
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Ременная передача главного шпинделя с системой быстрого переключения частоты вращения
Реверсивное вращение шпинделя
Регулировка зазоров направляющих при помощи клиновых планок
Продольная подача по зубчатой рейке с малым износом
Автоматическая подача продольного суппорта
Комплект сменных шестерён для нарезания метрических и дюймовых резьб
Технические характеристики:
Модель BD-920W
Артикул 220 В 321373M
Диаметр обточки над станиной 220 мм
Диаметр обточки над суппортом 135 мм
Расстояние между центрами 500 мм
Частота вращения шпинделя, 6 110 - 1700 об/мин
Конус шпинделя MК-3
Присоединение шпинделя D1-38 короткий конус
Проходное отверстие шпинделя 20 мм
Ход поперечного суппорта 125 мм
Ход верхнего суппорта 45 мм
Макс. размер резца 12 х 12 мм
Пиноль задней бабки МK-2
Ход пиноли задней бабки 40 мм
Скорость подачи 0,02 - 0,5 мм/об
Метрическая резьба, 13 0,4 - 3,5 мм
Дюймовая резьба, 28 60 - 8 TPI
Диапазон подвижного люнета 12 - 90 мм
Диапазон неподвижного люнета 9,5 - 190 мм
Выходная мощность 0,55 кВт / S1 100%
Потребляемая мощность 0,98 кВт / S6 40%
Габаритные размеры (ДхШхВ) 940 х 510 х 500 мм
Масса 110 кг
Комплектация
3-х кулачковый патрон Ø100 мм
4-х кулачковая планшайба Ø180 мм
Планшайба Ø180 мм
4-х позиционный резцедержатель с фиксатором
Однопозиционный резцедержатель
Подвижный и неподвижный люнеты
Комплект сменных шестерен
Невращающиеся упорные центры МК-2 и МК-3
Указатель резьбы
Комплект обратных кулачков
Задняя стенка
